CVGaudio TR-40LS — экономичный настольный / настенный микшер-усилитель. Его используют для создания бюджетной системы фонового звука и речевого оповещения в магазинах, кафе, ресторанах и других общественных помещениях площадью до 100 кв.м.

Компактный микшер-усилитель

Благодаря миниатюрным габаритам корпуса усилителя, для него всегда можно найти место в любом тесном подсобном помещении магазина, барной стойке или кассовом модуле. Еще один плюс этой модели — возможность настенной установки. Кронштейн для монтажа на стену входит в стандартный комплект поставки усилителя.

Подключение и управление

Усилитель может работать в низкоомном и в 100V трансляционном режимах. Но не единовременно.

Мощность TR-40LS — 40W. Таким образом, к нему можно подключить до 4 динамиков мощностью по 10W/100V или до 8 динамиков мощностью по 5W/100V. Важно, чтобы суммарная мощность всех акустических систем на линии не превышала заявленную мощность усилителя, то есть 180W.

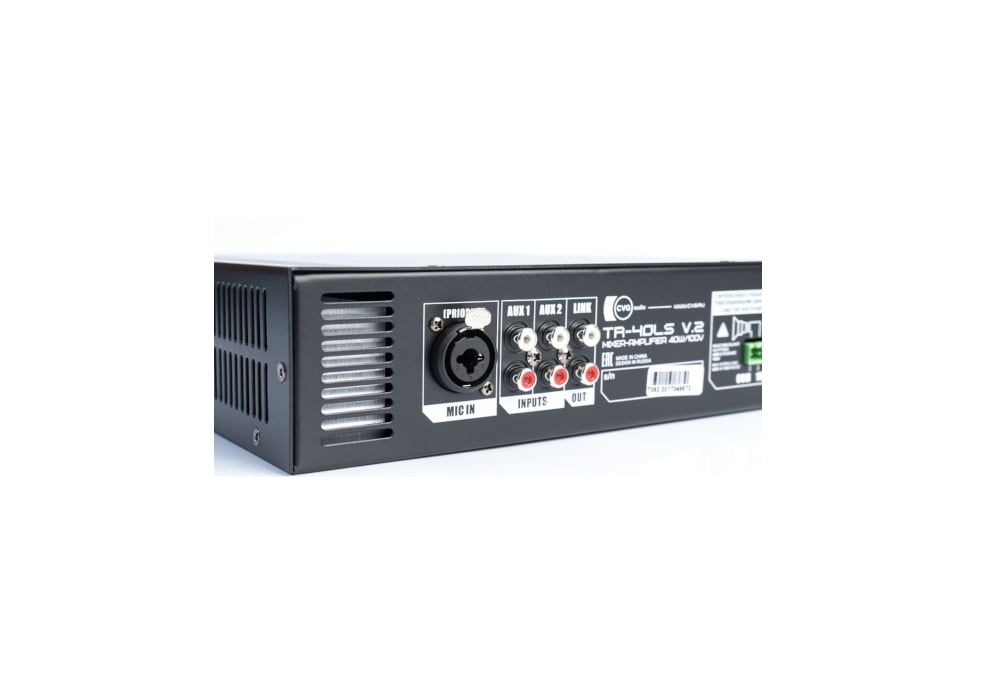

Данная модель имеет два линейных входа (AUX 1 и AUX2) на разъемах 2RCA и микрофонный вход (mic in) — разъем TR Jack 6,3мм. Входящий стереофонический сигнал на входах AUX 1 и AUX 2 корректно суммируется. Далее он усиливается и выводится на динамики монофонический сигнал. Этот сигнал корректен для профессиональных систем фонового звука, так как обеспечивает равномерное звуковое поле по всей площади помещения.

Микрофонный вход имеет жесткий приоритет над линейными входами. При появлении сигнала на нем все линейные входа (AUX1, AUX2) автоматически приглушаются.

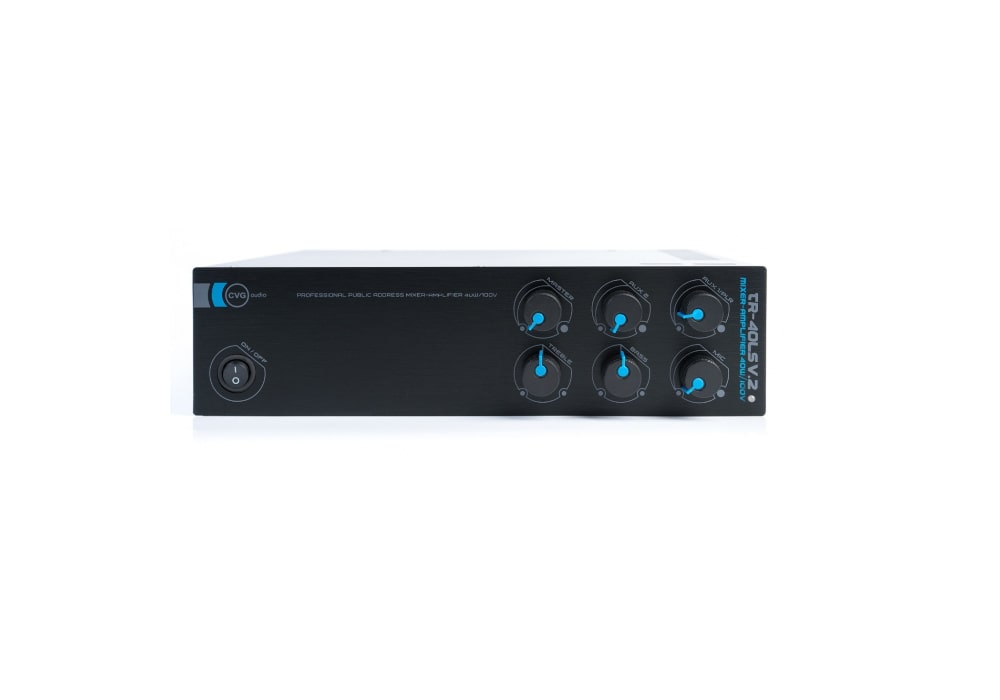

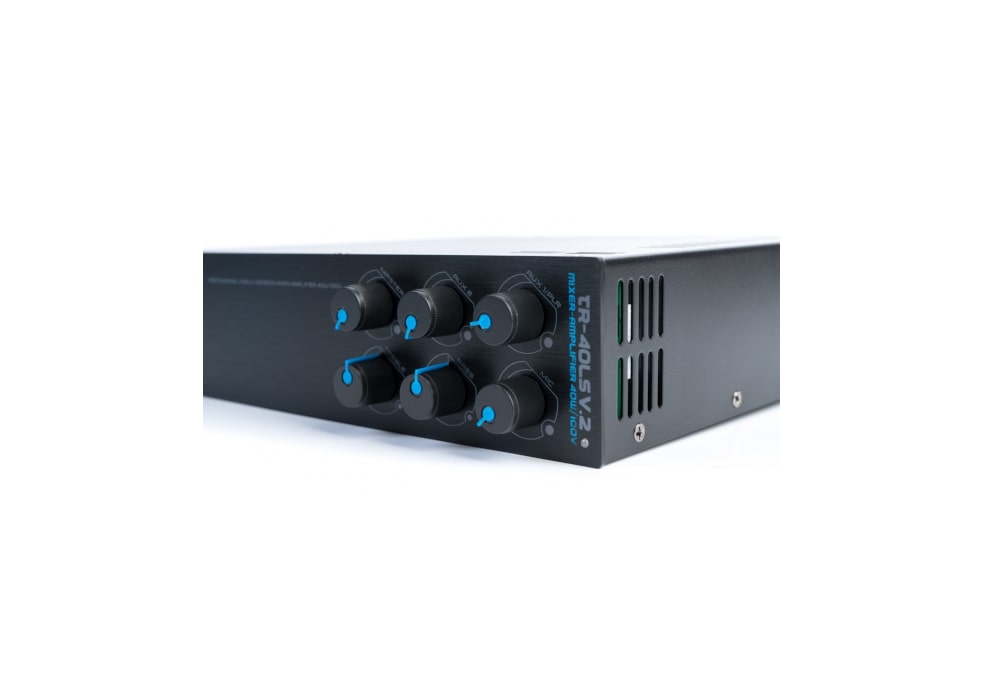

На лицевой панели устройства есть регуляторы уровня сигнала отдельно для каждого линейного AUX1 / AUX 2 и микрофонного входа MIC IN. Там же располагается двухполосный эквалайзер — регуляторы уровня высоких (10000Hz) и низких (100Hz) частот и суммарный регулятор громкости всей системы — Master. Он позволяет плавно управлять общей громкостью всех подключенных к усилителю устройств.

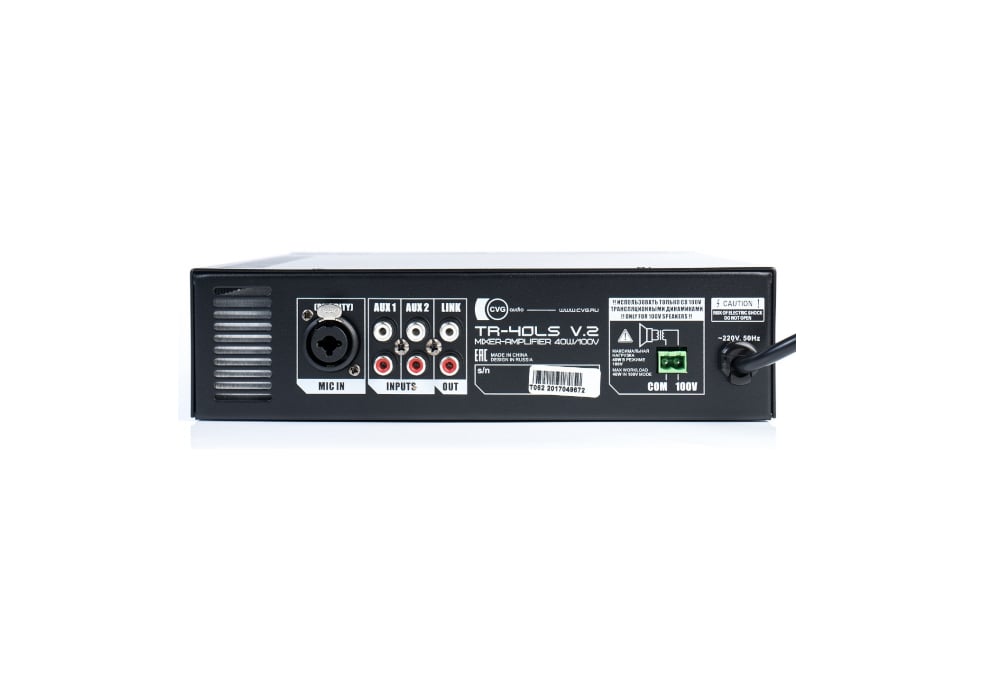

На задней стороне CVGaudio TR-40LS находятся две пары удобных самозажимных подпружиненных клеммных терминалов для подключения спикерного кабеля. Клеммы надежно фиксируют спикерный кабель сечением до 1,5 кв.мм. Одна пара для подключения низкоомных акустических систем (4 — 16ohm), вторая — для 100V громкоговорителей. Единовременное подключение к усилителю TR-40LS акустических систем обоих типов не корректно.

Усилитель имеет Несмотря на миниатюрный размер, CVGaudio TR-40LS имеет все необходимые средства защиты — активное охлаждение, защиту от короткого замыкания, перегрузки и перегрева. Высокое качество сборки и тщательно отобранные компоненты гарантируют долговечную и безотказную работу усилителя CVGaudio TR-40LS.

Системы защиты

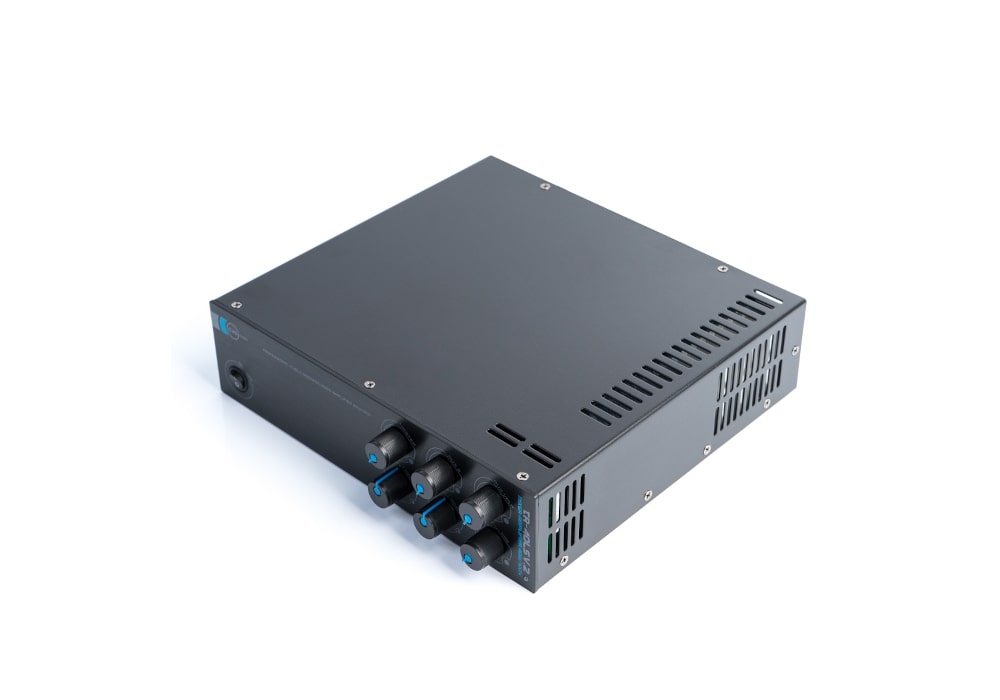

Усилитель имеет миниатюрный элегантный черный металлический корпус, передняя панель выполнена из алюминия. Можно использовать кронштейн для установки усилителя на стену. Есть также интеллектуальное активное охлаждение. Скорость вращения вентилятора зависит от температуры нагрева радиатора транзисторов выходного каскада. Это обеспечивает бесшумную работу устройства.

Инженеры предусмотрели все необходимые системы защиты. Есть от перегрева, перегрузки, короткого замыкания, внутренний предохранитель по питанию. Продуманная до мелочей схемотехника, высокое качество сборки с применением роботизированной пайки и тщательно отобранные компоненты гарантируют долговечную работу усилителя CVGaudio TR-40LS.

Технические характеристики

Мощность 40W — 100V/70V/4-16ohm, единовременно использовать только один тип подключения
Частотный диапазон 80 – 17500Hz – 3dB(100V), 20-20000Hz — 3dB(4-16ohm)
Искажения (THD) 0,1% на 1kHz на 1/3 rated power output
S/N ratio Line – 70dB / Mic — 66dB
AUX In 2 x 2RA(unbalanced), 250mV
MIC In 2 x TRS 6.3mm (undalanced), mic 1 – priority
Регулировка тембра Bass: 10dB — 100Hz
Treble: 10dB — 10000Hz
Габаритный размер 250mm х 65mm х 200mm
Электропитание 220V / 50-60Hz
Электропотребление 80W
Защита Перегрузка, перегрев, короткое замыкание, предохранитель по питанию
AC предохранитель 2А
Вес 5 кг
